對于工作在危險區域的機組，所有傳感器及監測系統都必須帶有多機構批準單位選項。而對于工作在安全區的機組，則不做特別要求。

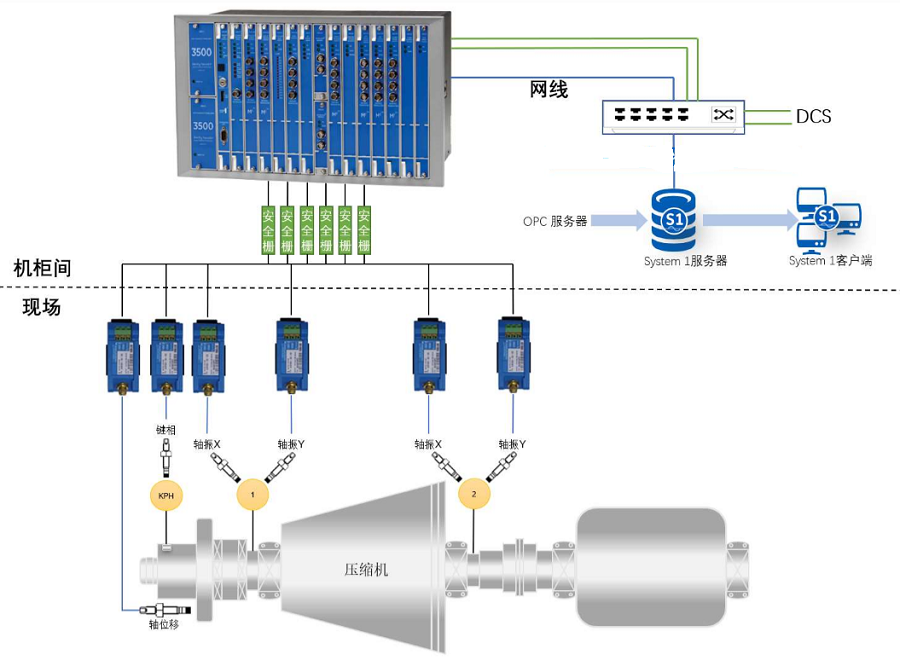

（1）測點配置要求
· 鍵相：壓縮機組的每個相同轉速的軸系配置一個鍵相位測點；采用3300XL系列電渦流傳感器進行測量。
· 軸振：每個滑動支持軸承上配置一對X/Y方向（互為垂直安裝）的軸振測點，采用3300XL系列電渦流傳感器進行測量。
· 軸位移：壓縮機組的每個推力軸承處配置雙冗余的軸向位移測點；采用3300XL系列電渦流傳感器進行測量。
· 瓦振（如適用）：每個滾動支持軸承上配置兩個瓦振測點（水平和垂直方向安裝），采用330500系列Velomitor壓電式振動速度傳感器進行測量。
· 軸承溫度（如適用）：每個滑動支持軸承及推力軸承均配置軸瓦溫度測點；推力軸承的工作面和非工作面應同時配置溫度測點。
· 齒輪箱殼振（如適用）：每個齒輪箱的輸入和輸出軸的支持軸承處各配置一對X/Y方向殼振測點；采用330425系列壓電式振動加速度傳感器進行測量。
· 超速保護（如適用）：每臺壓縮機組上配置三冗余的超速保護測點，采用3300XL系列電渦流傳感器進行測量。
（2）3500配置要求
· 每套關鍵壓縮機組配備專用的本3500框架
· 每個3500框架內配置冗余的3500/15電源模塊
· 每個3500框架內配置3500/22M瞬態數據接口模塊（RJ45網絡接口）
· 針對上述鍵相測點，每套機組的3500框架內配置相應的3500/25鍵相模塊
· 針對上述軸振、軸位移、瓦振、及殼振測點，均須配置相應的3500/42M監測器模塊
· （如適用），上述軸承溫度測點，需采用3500/60、61溫度監測模塊，或3500/62過程量監測模塊
· （如適用），超速保護監測測點，需采用3500/53三冗余監測模塊
· 每個監測通道（軸振、軸位移和瓦振）配置獨立的兩個繼電器輸出通道；采用3500/32（4通道）或3500/33（16通道）繼電器模塊
· 每個3500框架內配置一個3500/92 Modbus通訊網關
· 對于工作在危險區的機組，所有接入現場信號的3500監測器模塊必須帶有內置安全柵；并且3500框架內必須配置3500/04本安接地模塊。
